Группа 13: Наполняющие клапаны - Заправочные пистолеты - Сливные клапаны - Муфты разрывные

1301.gif Заправочный клапанPN 25, из латуни, с двойной обратной заслонкой и латунной крышкой, корпус из одной части
Заказ-Nr. Тип Размеры Вход Размеры Выход Вес Рис.
13000 70321 1 3/4" ACME 3/4" NPT 0,4 1
13006 481 1 3/4" ACME 1 1/4" NPT 0,5 1


4.9Kb

4Kb

Заправочный клапанPN 25,ИЗ латуни, с простой обратной заслонкой и латунной крышкой, корпус из двух частей
Заказ-Nr. Тип Размеры Вход Размеры Выход Вес Рис.
13001 7547 BC 1 3/4" ACME 3/4" NPT 0,4 1
13002 7579 C 1 3/4" ACME 1 1/4" NPT 0,6 2
13003 6579 C 1 3/4" ACME 1 1/4" NPT 0,6 2
13004 6587 DC 21/4" ACME 2" NPT 2,3 3
13005 3197 C 31/4" ACME 3" NPT 6,5 3

5.4Kb Заправочный клапанPN 25,ИЗ латуни, с простой обратной заслонкой и латунной крышкой, корпус из двух частей
Заказ-Nr. Тип Размеры Вход Размеры Выход Вес Рис.
13008 6584 C 2 1/4" ACME 2" NPT 1,4 4
13009 3194 C 3 1/4" ACME 3" NPT 4,3 4


3.9Kb

10.7Kb

Уравнительный клапан PN 25, из латуни, с обратным клапаном и латунной крышкой
Заказ-Nr. Тип Размеры Вход Размеры Выход Вес Рис.
13011 7573 AC 1 1/4" ACME 3/4" NPT 0,3 1



13012 3183 AC 1 3/4" ACME 1 1/4" NPT 0,9 2
13013 FAS 2 1/4" ACME 2" NPT 2,5 -
13069 3183 AC 1 3/4" ACME 1 1/4" NPT 0,8 3
13077 7573 D 1 1/4" ACME 3/4" NPT 0,2 -



5Kb Уравнительный клапанPN 25, из латуни, без обратного клапана и c латунной крышкой
Заказ-Nr. Тип Размеры Вход Размеры Выход Вес Рис.
13015 FAS 21/4" ACME 2" NPT 1,4 4

6.1Kb

5.8Kb

Заправочный пистолет PN 25, корпус из ASTM A395
Заказ-Nr. Тип Исполнение Размеры Вход Размеры Выход Вес
13021 A7708 L угловая форма 1" NPT 1" NPT 1,6
13022 A7707 L проходная форма 1" NPT 1" NPT 1,7


6.8Kb

4.8Kb

Безопасная заправочная муфта PN 25, из латуни, с обратным клапаном
Заказ Nr Вход Выход Длина Вес Рис
13025 1" NPT 1 3/4" ACME 120 mm 1,5 1
13026 3/4" NPT 1 3/4" ACME 59 mm 0,3 2

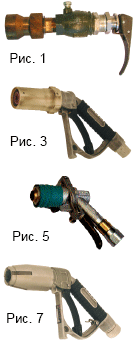

14.5Kb Заправочный пистолетPN 25, с безопасной муфтой и обратным клапаном14.9Kb
Заказ-Nr. Тип Вход Выход
(Соединение)
Вес Рис.
13016 Nettuno R 1 G 1" Зажим 2,0 3
13018 RegO/FAS 1" NPT IG 1 3/4" ACME 2,9 1
13023 LG/FAS 3/4" NPT 1 3/4" ACME 2,0 4
13024 LG/FAS M 30 x 1,5 lks 1 3/4" ACME 2,0 4
13031 RegO/FAS 1" NPT 1 3/4" ACME 2,9 1
13032 SEL/FAS 3/4" NPT 1 3/4" ACME 1,6 2
13037 LG/FAS 3/4" NPT 1 3/4" ACME 2,0 4
13038 LG/FAS M 30 x 1,5 lks 1 3/4" ACME 2,0 4
13039 Nettuno T3 G 1" Зажим 2,0 3
13086 Nettuno T4 G1" IG Зажим 1,4 иден. 5
13090 LG/FAS 1 1/4" NPT IG 1 3/4" ACME 2,7 4
13200 LG/FAS EUROPA - Соединение(нов.) EUROPA - Соединение(нов.) 2,0 иден. 3
13516 DV-V10(NL) 3/4" NPT IG Фиксатор 1,6 6
13528 SEL/FAS 3/4" NPT IG 1 3/4" ACME 1,6 2
13529 LG/FAS 3/4" NPT IG DISH 2,0 7


12.9Kb Муфта PN 25, для наполняющего клапана
Исполнение: A = Стандарт
Исполнение: B = Штуцер

Заказ-Nr.

Исп. А

Заказ-Nr.

Исп. В

Тип Размеры
A
Размеры
B
Материал Вес
13050 13280 A3175 3/4" NPT 1 3/4" ACME Ст. 0,35
13051 - 3175 B 1/2" NPT 1 3/4" ACME Лат. 0,40
13052 - 3175 3/4" NPT 1 3/4" ACME Лат. 0,35
13053 - 3175 A 1" NPT 1 3/4" ACME Лат. 0,32
13054 13281 A3175 A 1" NPT 1 3/4" ACME Ст. 0,36
13055 - 3185 1 1/4" NPT 2 1/4" ACME Лат. 0,77
13056 13282 A3185 1 1/4" NPT 2 1/4" ACME Ст. 0,73
13057 - 3195 2" NPT 3 1/4" ACME Лат. 1,95
13058 13283 A3195 2" NPT 3 1/4" ACME Ст. 1,95
13059 13284 FAS 3" NPT 3 1/4" ACME Ст. 2,90
13060 13285 FAS 3" NPT 4 1/4" ACME Ст. 3,45



7.3Kb

7.5Kb

4.7Kb

Муфта PN 25, с обратным клапаном, из латуни
Заказ-Nr. Тип Размеры
Вход
Размеры
Выход
Рис. Вес
13061 7141 F 1 1/4" ACME IG 1/4" NPT IG 1 0,20
13062 7141 M 3/8" NPT IG 1 1/4" ACME AG 2 0,20
13068 7193L-10A 1 1/4" ACME IG 1/4" NPT AG 3 0,85

9Kb МуфтаPN 25, для газового уравнительн. клапана, из латуни
Заказ-Nr. Тип Размеры
А
Размеры
В
Вес
13064 3171 A 1/2" NPT 1 1/4" ACME 0,17
13065 3181 3/4" NPT 1 3/4" ACME 0,29
13066 3181 A 1" NPT 1 3/4" ACME 0,34
13067 3191 1 1/4" NPT 2 1/4" ACME 0,85

10.6Kb МуфтаPN 25, с двух сторон АСМЕ - внеш. резьба
Заказ-Nr. Тип Размеры
А
Материал Вес
13071 FAS 1 1/4" ACME Лат 0,14
13072 5765 M 1 3/4" ACME Лат 0,36
13073 5767 M 2 1/4" ACME Лат 0,59
13074 5769 M 3 1/4" ACME Лат 1,35
13075 FAS 4 1/4" ACME Ст. 3,86

9.5Kb Переходная муфтаPN 25, с двух сторон АСМЕ-соединение
Заказ-Nr. Тип Размеры
A-AG
Размеры
B-IG
Материал Вес
13078 FAS 1 3/4" ACME 2 1/4" ACME Лат 0,73
13079 A5776 1 3/4" ACME 3 1/4" ACME Ст. 2,27
13080 FAS 3 1/4" ACME 4 1/4" ACME Ст. 3,45

7.3Kb Закрывающая крышкаPN 25, с цепью
Заказ-Nr. Тип Размеры Материал Вес
13091 FAS-1 1 1/4" ACME Лат. 0,10
13092 FAS-2 1 3/4" ACME Лат. 0,15
13093 FAS-3 1 3/4" ACME Ст. 0,36
13094 3184-90 2 1/4" ACME Лат. 0,86
13095 A3184-90 2 1/4" ACME Ст. 0,82
13096 3194-90 3 1/4" ACME Лат. 1,92
13097 A3194-90 3 1/4" ACME Ст. 1,95
13098 FAS-4 4 1/4" ACME Ст. 2,95
13099 3144-91 1 1/4" ACME Пластмасса 0,10
13100 3174-93 1 3/4" ACME Пластмасса 0,10

10.8Kb Предохранительные штуцеры PN 25, для монтажа между шланговым и наполняющими клапанами. Оснащены стравливающим клапаном для снятия давления после завершения заправки.
Исполнение: A - Стандарт из латуни
Заказ-Nr. Тип Вход Выход Длина
L
Рис Вес
13107 FAS 1 3/4" ACME IG 1 3/4" ACME AG 97 мм 1 0,60
13111 7577V 1 3/4" ACME IG 1 3/4" ACME AG 85 мм 1 0,60

Исполнение: B - С шаровым клапаном из стали, соединение из латуни
Заказ-Nr. Тип Вход Выход Длина
L
Рис Вес
13110 FAS 1 3/4" ACME IG 1 3/4" ACME AG 170 мм 2 1,50

5.7Kb3.2Kb Сливной клапанPN 25, для опорожнения емкости
Заказ-Nr. Тип Вход Выход Форма Рис Вес
13112 FAS 1 3/4" ACME IG 1 3/4" ACME AG Угл. форма 1 1,00
13113 3119 A 1 3/4" ACME IG 1 3/4" ACME AG Прох. форма 2 1,20
13114 M450 A 1 3/4" ACME IG 1 3/4" ACME AG Угл. форма 1 1,05
13115 FAS 1 3/4" ACME IG 3/4" NPT IG Угл. форма 1 0,90

2.4Kb Прокладка PN 40, для наполняющей арматуры (пропан, бутан и DME)
Заказ-Nr. Соединение Размеры
D
Размеры
d
Размеры
s
13121 1 1/4" ACME 23 13 3
13122 1 3/4" ACME 34 23 3
13123 2 1/4" ACME 46 36 3
13124 3 1/4" ACME 72 54 3
13125 4 1/4" ACME 94 73 3

3Kb Ключ для АСМЕ-муфты
Заказ-Nr. Тип Тип Размер ключа Вес
13126 - P120B 2 1/4", 3 1/4", 4 1/4" 0,52
13127 3195-50 - 2 1/4", 3 1/4" 0,45

15.3Kb Разрывная муфта безопасности PN 40, для гибких металлорукавов, фланцы DIN 2635, из нержавеющей стали, без сварных швов, с двухсторонним запиранием, разрыв посредством троса и штифта
Исполнение: A = Viton О-кольца для пропан/бутана
Исполнение: B = О-кольца с PTFE оболочкой для аммиака (NH3)
Исп. A

Заказ-Nr.

Исп. А

Заказ-Nr.

Исп. В

Тип Типоразмер
DN
Длина Материал Вес
13171 13173 ERC 2" 50 200 Niro 18,0
13172 13174 ERC 3" 80 360 Niro 30,0
13130 Наценка за TUV контроль

5.9Kb Предохранительная муфтаPN 25, Резьбовое соединение,для использования со шлангами высокого давления при заправочных колонках и небольших сливоналивных станциях, при положении "разрыв" - обе стороны заперты
Заказ Nr Тип Соединение A+B Длина L Материал Вес Рис
13105 Walther 3/4" NPT IG 163 Niro 1,3 Идент. 1
13131 ARK19 3/4" NPT IG 90 Легир. бронза 0,8 Идент. 1
13132 A2141A6L 3/4" NPT IG 98 Сталь 1,0 1
13133 A2141A8L 1" NPT IG 115 Сталь 1,4 1
13134 A2141A10 1 1/4" NPT IG 142 Алюминий 2,2 1
13135 A2141A16 2" NPT IG 363 Алюминий 11,3 1
13208 FAS 3/4" NPT IG 155 Сталь 1,2 Идент. 1










11.8Kb

9.4Kb

Предохранительная муфтаPN 25, с типовым допуском, фланцы DIN 2635, из нержавеющей стали, без сварных швов, с Viton О-кольцами, для безопасного ведения работ с LPG-шлангами при наполнении (сливе) ж.д.- или автомобильных цистерн, с двухсторонним запиранием, разрыв посредством 3-х штифтов, макс, угол 90°
Заказ Nr Тип Типоразмер
DN
Длина Материал Стандарт-
усилие разрыва
Вес
13150 APC 1 1/2" 25 163 Niro 6990 N 4,0
13151 APC 1 1/2" 32 163 Niro 6990 N 5,0
13152 APC 1 1/2" 40 163 Niro 6990 N 6,0
13153 APC 2 1/2" 50 200 Niro 14980 N 12,0
13154 APC 2 1/2" 65 200 Niro 4500 N 13,0
13156 APC 3" 80 360 Niro 30620 N 24,0
13157 APC 4" 100 340 Niro - 38,0
13158 APC 4" 125 340 Niro - 45,0
13159 APC 6" 150 480 Niro - 100,0
13160 APC 8" 200 640 Niro - 195,0

Запасные штифты с Viton O-кольцами
Заказ Nr Описание
13161 для DN 25, DN 32 и DN 40(1 1/2")
13162 для DN 50 и DN 65(2 1/2")
13163 для DN 80(4"),DN 100 и DN 125(4")
13164 для DN 80(3")
13165 для DN 150(6")
13166 для DN 200(8")
13197 Контрольный ключ с 2мя головками, область установки 4-12 Nm

6.4Kb Разрывное разовое соединениеPN 25, для заправочных колонок, двустороннее соединение 3/4" NPT IG, корпус из латуни, служит для предохранения трубопровода при падении колонки, самозакрывающийся клапан
Заказ Nr Длина Вес
13700 125 мм 0,67

11.2Kb Шаровой клапан- муфта PN 40, фланец DIN 2635, полный проход, корпусные части из стали, шар из стали, уплотнение из FPM, кольцевой поршень из нержавеющей стали/PTFE для использования при проведении работ по наполнению ( сливу ) автоцистерн, размыкание муфты при закрытом проходе, минимальные потери жидкости, TUV допуск
Заказ Nr Типоразмер
проход
Типоразмер Длина Вес
13139 DN 50/2" прочная половина
фланец DN 50
107,5 7,8
13149 DN 50/2" свободная половина
M 65 x 2 AG
117,5 5,0
13286 DN 50/2" прочная половина
фланец DN 80
122,5 9,8
13287 DN 50/2" свободная половина
M 100 x 2 AG
122,5 6,0
13288 - ключ для прочной и свободной половин - 0,4

9.9Kb

Экспресс-соединительная муфта PN 25, корпус из нержавеющей стали GX5CrNiMo19-11-2(1.4408), для использования при проведении работ по наполнению (сливу) ж.д.- или автоцистерн, с NBR компрессионными прокладками, простое и надежное соединение, с коленчатым рычагом, минимальные потери жидкости
Исполнение: А= "папа"
Исполнение: В= "мама"

Заказ Nr

Исп. А

Заказ Nr

Исп. В

Типоразмер
DN
13800 13801 1" NPT IG
13802 13803 2" NPT IG
13804 13805 3" NPT IG
13821 13823 DN 50
13824 - DN 80
