Электрическая испарительная установка FAS 2000

Испаритель и испарительная установка FAS 2000 служат для преобразования жидкой фазы сжиженных углеводородных газов (СУГ) в парообразную, а также для регулирования давления паровой фазы. Выходное давление устанавливается по желанию Заказчика.
Преобразование жидкой фазы СУГ происходит за счет использования «сухого» испарителя с электроподогревом. Понижение давления с помощью регуляторов гарантирует равномерную подачу к потребителю на горелку  при необходимом входном давлении. Величина давления на входе в горелку зависит от типа горелки и регламентируется производителем. Величина входного давления колеблется от 0,003 до 0,07 МПа.
Электрический испаритель FAS 2000 Электрический испаритель FAS 2000 разработан с учетом специфики работы систем автономного газоснабжения частных домовладений. Суммарная потребляемая мощность в пиковые моменты работы системы газоснабжения, при одновременной работе с полной нагрузкой системы (горячего водоснабжения, резервного электропитания, приготовления пищи) частных домов может достигать величины 150-200 кВт. Однако стоит отметить, что указанные нагрузки на систему автономного газоснабжения носят кратковременный характер (в основном текущее потребление в несколько раз меньше). Но максимальная производительность резервуарного парка с естественным испарением намного ниже. В таких ситуациях необходимо применять испаритель, что может служить гарантией от перебоев в тепло- и энергоснабжении в любое время года.
Конструкция испарителя предусматривает защиту от таких ситуаций, как:
  • общий перегрев агрегата за счет прекращения подачи электрической энергии на ТЭНы при определенных значениях температуры;
  • поступление жидкой фазы газа в выходной трубопровод за счет перекрытия подачи СУГ с помощью электромагнитных клопанов на входе в испаритель, управляемых датчиком температуры;
  • прекращения подачи электроэнергии.
Преимущества в использовании электрического испарителя FAS 2000:
  • Малые габариты. Размещение испарителя в крышке люка-лаза резервуара, позволяет экономить место, увеличивая производительность системы автономного газоснабжения, без увеличения объема ёмкостного парка;
  • Низкое электропотребление, по сравнению с испарителями большой производительности;
  • При наземном размещении емкости обеспечивается высокая работоспособность в зимний период, поскольку при отрицательных температурах снижается естественное испарение газа;
  • Полное использование топлива со дна резервуара, поскольку СУГ состоит из газа легких (пропан) и тяжелых (бутан) фракций, исключается возможность остатка тяжелых фракций на дне сосуда, при отрицательных зимних температурах;
  • Все электрооборудование испарителя FAS 2000 отвечает требованиям и стандартам РФ и обеспечивает высокий уровень безопасности.
Электрический испаритель FAS 2000 (15 кг/ч) Технические характеристики электрического испарителя FAS 2000 (15 кг/ч)
Производитель - FAS (Flussiggas Anlagen GmbH), Германия
Тип - "сухой" электрический
Производительность – 15 кг/час
Температура газа на выходе – не более 70°С
Потребляемая мощность – не более 3,2 кВт (230 В, 14А)
Максимальное давление – 2,5 МПа
Диаметр трубопровода – 12 мм
Сечение подводного кабеля электропитания – 2,5 мм2
Высота – 350 мм
Вес 25 кг
Электрический испаритель FAS 2000 (40 кг/ч) Технические характеристики электрического испарителя FAS 2000 (40 кг/ч)
Производитель – FAS (Flussiggas Anlagen GmbH), Германия
Тип – "сухой" электрический
Производительность – 40 кг/час
Температура газа на выходе – не более 70°С
Потребляемая мощность – не более 5 кВт (230 В, 14А)
Максимальное давление – 2,5 МПа
Диаметр трубопровода – 12 мм
Сечение подводного кабеля электропитания – 2,5 мм2
Высота – 350 мм
Вес – 25 кг
Испарительная установка

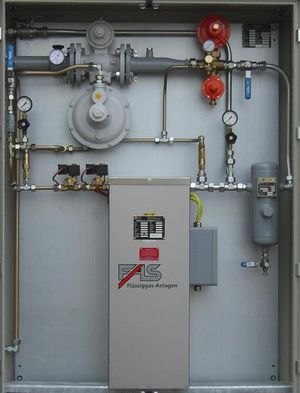

Электрическая испарительная установка FAS 2000
Компания «ФАСХИММАШ» поставляет испарительные установки FAS 2000, предназначенные для работы промышленных систем автономного или резервного газоснабжения, отличающиеся повышенным энергопотреблением и бесперебойной работой в течение всего периода работы системы.

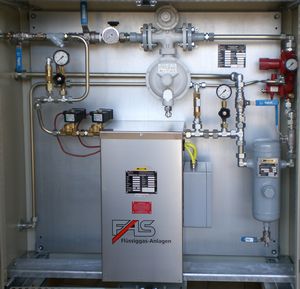

Испарительная установка FAS 2000 комплектно собрана в стальном шкафу. Шкаф имеет вентиляционные отверстия диаметром 100 мм. Подключение подводящих магистралей осуществляется через фланцевые соединения на боковой стороне шкафа. Использованный в данной установке испаритель FAS 2000 является «сухим» электрическим испарительным элементом непрямого нагрева, преобразующий электрическую энергию в тепловую.
Испарительная установка FAS 2000 может быть укомплектована дополнительной регуляторной группой.
При работе со сжиженными углеводородными газами, как правило, регулировка давления осуществляется в двухступенчатом режиме:
  • Регулировка среднего давления (от 1,6 до 0,15 МПа);
  • Регулировка низкого давления от 0,15 МПа и ниже.
Типы регуляторов давления, их типоразмеры зависят от пропускной способности установки и необходимого давления на выходе испарительного оборудования.
Регуляторы выравнивают давление паровой фазы СУГ на некоторое значение, например, "0,05 МПа", и гарантируют так называемой урегулированной паровой фазой беспрерывную подачу к потребителю.
Испарительная установка на линии паровой фазы (после испарителя) в качестве контрольного элемента оснащена отсекателем жидкости (конденсата). Отсекатель может быть оснащен сенсором контроля уровня (опционально). В нижней части сепаратора размещен стравливающий шаровой клапан для удаления конденсата.
Температурный режим контролируется с помощью термостатов (датчиков температуры). При достижении рабочей температуры открываются электромагнитные клапаны, установленные на входной магистрали. Клапаны обеспечивают полное прекращение подачи жидкой фазы при возникновении нештатных ситуаций: превышении расхода, отключении электроснабжения, превышении температуры паровой фазы на выходе из испарителя и т.д.

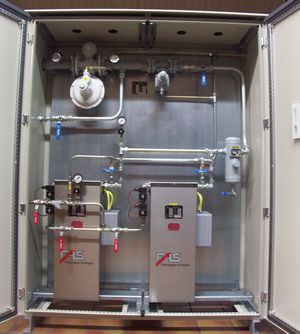

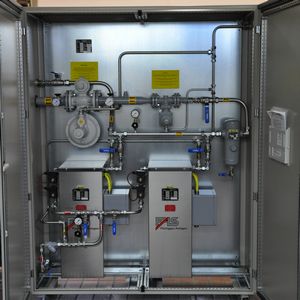

Испарительная установка FAS 2000 производительностью выше 200 кг/час представляет собой решение, предназначенное для особо ответственных систем, требующих гарантированного бесперебойного топливоснабжения. В установке применены два испарителя — основной и резервный. Они могут работать как раздельно (основной режим), так и совместно при пиковых нагрузках. В штатном режиме возможно проведение регламентных и ремонтных работ без выключения установки в целом.

Принципиальная схема работы
испарительной установки FAS 2000:

Принципиальная схема работы испарительной установки FAS 2000
Испарительные установки FAS 2000 (от 200 кг/ч)
с производительностью выше 200 кг/ч

Принципиальная схема работы испарительной установки FAS 2000 с производительностью выше 200 кг/ч

В комплект поставок испарительной установки FAS 2000 входит:

  • Стальной окрашенный шкаф с вентиляционными отверстиями, консоль 100 мм;
  • Грязеуловитель и предохранительный клапан перед испарителем;
  • Испаритель FAS 2000 с двумя электромагнитными клапанами и предохранительным клапаном на входе;
  • Жидкостный отсекатель с возможностью опорожнения;
  • Манометр 0-25 бар с манометр-запирающим клапаном;
  • 2-ступенчатая регуляторная группа PN 25 с выходным давлением 50 мБар.

Модели испарительных установок FAS 2000 производства FAS (Flussiggas Anlagen GmbH), Германия:

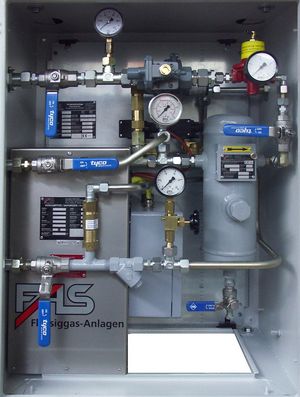

Испарительная установка FAS 2000 (32 кг/ч) Испарительная установка FAS 2000 (32 кг/ч)
Основные характеристики:
Производительность - 32 кг/час;
Тип - "сухой" электрический;
Температура газа на выходе - не более 70°С;
Потребляемая мощность - не более 5 кВт;
Максимальное давление - 25 Бар;
Выходное давление - 50 мБар;
Входы (жидкой фазы, прямой, сбросной) - Ду 15;
Выход паровой фазы - Ду 25;
Сечение подводного кабеля электропитания - 3,0 мм2;
Габариты - 800х400х1200 мм;
Вес - 140 кг.

Испарительная установка FAS 2000 (60 кг/ч) Испарительная установка FAS 2000 (60 кг/ч)
Основные характеристики:
Производительность - 60 кг/час;
Тип - "сухой" электрический;
Потребляемая мощность, не более - 12 кВт;
Максимальное давление - 25 Бар;
Выходное давление - 50 мБар;
Входы (жидкой фазы, прямой, сбросной) - Ду 15;
Выход паровой фазы - Ду 25;
Габариты - 1200х500х1200 мм;
Вес - 265 кг.

Испарительная установка FAS 2000 (100 кг/ч) Испарительная установка FAS 2000 (100 кг/ч)
Основные характеристики:
Производительность - 100 кг/час;
Тип - "сухой" электрический;
Потребляемая мощность, не более - 18 кВт;
Максимальное давление - 25 Бар;
Выходное давление - 50 мБар;
Входы ( жидкой фазы, прямой, сбросной) - Ду 15;
Выход паровой фазы - Ду 50;
Габариты - 1600х500х1200 мм;
Вес - 340 кг.
Испарительная установка FAS 2000 (170 кг/ч) Испарительная установка FAS 2000 (170 кг/ч)
Основные характеристики:
Производительность - 170 кг/час;
Тип - "сухой" электрический;
Потребляемая мощность, не более - 24 кВт;
Выходное давление - 50 мБар;
Входы ( жидкой фазы, прямой, сбросной) - Ду 15;
Выход паровой фазы - Ду 50;
Габариты - 1600х500х1200 мм;
Вес - 340 кг;
Испарительная установка FAS 2000 (200 кг/ч) Испарительная установка FAS 2000 (200 кг/ч)
Основные характеристики:
Производительность - 2х100 кг/час;
Тип - "сухой" электрический;
Потребляемая мощность - 36 (2х18) кВт;
Выходное давление - 50-300 мБар;
Входы ( жидкой фазы, прямой, сбросной) - Ду 25;
Выход паровой фазы - Ду 50;
Габариты - 2000х500х1600 мм;
Вес - 360 кг.
Испарительная установка FAS 2000 (330 кг/ч) Испарительная установка FAS 2000 (330 кг/ч)
Основные характеристики:
Производительность - 2х170 кг/час;
Тип - "сухой" электрический;
Потребляемая мощность - 48 (2х24) кВт;
Выходное давление - 50-300 мБар;
Входы ( жидкой фазы, прямой, сбросной) - Ду 25;
Выход паровой фазы - Ду 50;
Габариты - 2000х500х1600 мм;
Вес - 380 кг.

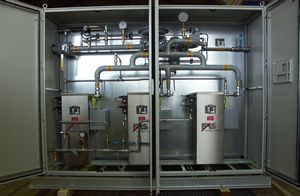

Испарительная установка FAS 2000 (450 кг/ч) Испарительная установка FAS 2000 (450 кг/ч)
Основные характеристики:
Производительность - 450 кг/час;
Тип - "сухой" электрический;
Потребляемая мощность - 72 (3х24) кВт;
Выходное давление - 50-300 мБар;
Входы ( жидкой фазы, прямой, сбросной) - Ду 25;
Выход паровой фазы - Ду 50;
Габариты - 2400х600х1800 мм;
Вес - 390 кг.
