Смесительные и комбинированные установки FAS 4000

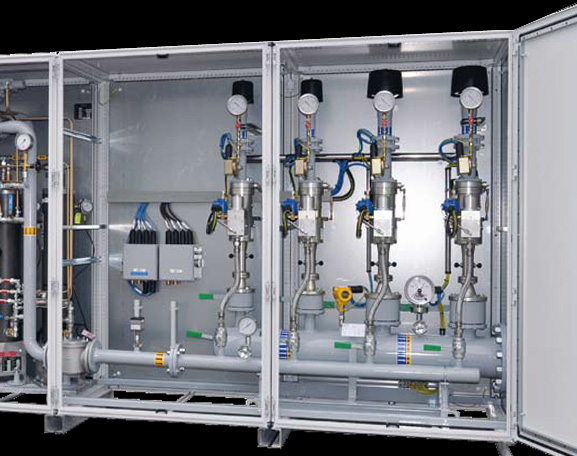

Смесительная установкаСмесительная установка

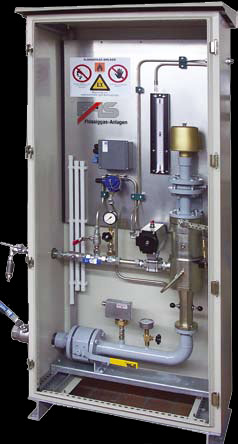

Рис.1. Смесительная установка

Смесительная установка является гидроструйным аппаратом смешивающего типа и предназначена для смешивания пассивной среды (воздух) с помощью кинетической энергии активной жидкости (пропано-бутановой смеси).

Поток активной среды, выходящей с высокой скоростью через осевое, кольцевое или щелевое сопло, эжектирует поток пассивной среды, передавая ему свою кинетическую энергию и увеличивая его скорость. В диффузоре происходит преобразование скорости потока в статическое давление. Давление смеси на выходе в смесителе превышает давление пассивной среды на входе в аппарат.

Расход активной среды зависит от давлений сред на входе в смеситель и от требуемого давления на выходе из аппарата.

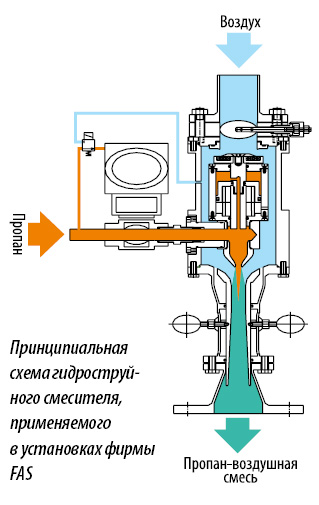

Схема смесителя
Рис.2 Схема смесителя

Область применения:

  • Резервное газоснабжение систем природного газа.
  • Покрытие пиковых нагрузок при потреблении природного газа.
  • Использование как в новых, так и в имеющихся цепях газоснабжения на объектах с повышенным риском образования конденсата в газопроводе.

Технические характеристики:

Смесительная установка комплектно собрана в металлическом окрашеном стальном шкафу со всем необходимым технологическим оборудованием:

Номер по каталогу Тип смесителя Производительность,
м3(пропан-воздушная смесь)/кг (СУГ)
Вход/выход СУГ Давление
входное/выходное,МПа
93710 FAS 4000-32 ND 30/30 DN15/DN50 0,2-0,5/до 0,05
93711 FAS 4000-60 ND 50/60 DN15/DN50
93712 FAS 4000-100 ND 80/100 DN20/DN65
93713 FAS 4000-160 ND 130/160 DN25/DN65
93714 FAS 4000-300 ND 240/300 DN25/DN65
