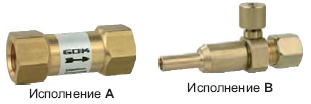

Исполнение А
Исполнение B
|
Запорно-предохранительный клапан тип 0272 применяется на газопроводах и предназначена для предотвращения утечки газа при возникновении пожара; устанавливается в помещении; состоит из термочувствительного запорного устройства (автоматически перекрывающим газовую магистраль при достижении температуры среды в помещении при пожаре 100°С), искроотвод
Исполнение А= стандарт
Исполнение В = cо штуцером для монометра и монтажной платой
| Заказ-Nr. |
Подключение |
DN |
PN |
Исполнение |
| 96001 |
IG G1/2 x IG G1/2 |
15 |
5 |
A |
| 96002 |
IG G3/4 x IG G3/4 |
15 |
5 |
A |
| 96003 |
RVS15 x RVS15 |
15 |
5 |
A |
| 96004 |
RVS18 x RVS18 |
15 |
5 |
A |
| 96005 |
IG G3/4 x IG G3/4 |
20 |
5 |
A |
| 96006 |
RVS18 x RVS18 |
20 |
5 |
A |
| 96007 |
RVS22 x RVS22 |
20 |
5 |
A |
| 96008 |
IG G1/2 x IG G1/2 |
15 |
5 |
B |
| 96009 |
RVS15 x RVS15 |
15 |
5 |
B |
| 96010 |
RVS18 x RVS18 |
15 |
5 |
B |
| 96011 |
IG G3/4 x IG G3/4 |
20 |
5 |
B |
| 96012 |
RVS18 x RVS18 |
20 |
5 |
B |
| 96013 |
RVS22 x RVS22 |
20 |
5 |
B |
|
|
Исполнение А
Исполнение B
|
Запорно-предохранительный клапан тип 0271 с термочувствительным запорным устройством, устанавливается снаружи помещений, с искроотводом
Исполнение: А= стандарт
Исполнение: В= с проверочным штуцером и крепежной платой
| Заказ-Nr. |
Подключение |
DN |
PN |
Исполнение |
| 96014 |
IG G1/2 x IG G1/2 |
15 |
4 |
A |
| 96015 |
RVS15 x RVS15 |
15 |
16 |
A |
| 96016 |
RVS18 x RVS18 |
15 |
16 |
A |
| 96017 |
IG G3/4 x IG G3/4 |
20 |
4 |
A |
| 96018 |
RVS15 x RVS15 |
20 |
16 |
A |
| 96019 |
RVS18 x RVS18 |
20 |
16 |
A |
| 96020 |
RVS22 x RVS22 |
20 |
16 |
A |
| 96021 |
IG G1/2 x IG G1/2 |
15 |
4 |
B |
| 96022 |
RVS15 x RVS15 |
15 |
15 |
B |
| 96023 |
RVS18 x RVS18 |
15 |
15 |
B |
| 96024 |
IG G3/4 x IG G3/4 |
20 |
4 |
B |
| 96025 |
RVS15 x RVS15 |
20 |
16 |
B |
| 96026 |
RVS18 x RVS18 |
20 |
16 |
B |
| 96027 |
RVS22 x RVS22 |
20 |
16 |
B |
|
 |
Монтажный узел 90° для стен толщиной от 50 до 520 мм, диаметр отверстия от 55 до 110 мм с запорным устройством, PN 6, состоящий из: медной трубки Ø22 мм, набора уплотнений, пластмассового гофрированного патрубка Ø50 мм, крепежных фланцев с набором прокладок, антикоррозионного термоусадочного клапана (длина 200 мм), запорного клапана Ду 50
Исполнение: А= стандарт
Исполнение: В= с проверочным штуцером и крепежной платой
| Заказ Nr |
Подключение |
Исполенение |
| 96028 |
IG G1/2 |
А |
| 96029 |
RVS18 |
А |
| 96030 |
RVS22 |
А |
| 96031 |
IG G1/2 |
B |
| 96032 |
RVS18 |
B |
| 96033 |
RVS22 |
B |
|
 |
Монтажный узел 45° для фундаментых плит толщиной до 600 мм с запорным устройством, N 6, состоящий из: медной трубки Ø22 мм, набора уплотнений, пластмассового гофрированного патрубка Ø50 мм, антикоррозионного термоусадочного шланга (длина 200 мм), запорного клапана Ду 50
Исполнение: А= без крепежного фланца, без проверочного подключения
Исполнение: В= без крепежного фланца и арматуры, без крепления
Исполнение: С = с крепежным фланцем, без арматуры и крепления
| Заказ Nr |
Подключение |
Исполенение |
| 96034 |
IG G1/2 |
А |
| 96035 |
RVS18 |
А |
| 96036 |
RVS22 |
А |
| 96037 |
Медная трубка диам. 22 мм 90 град |
B |
| 96038 |
Медная трубка диам. 22 мм 45 град |
B |
| 96039 |
Медная трубка диам. 22 мм 90 град |
С |
|
|
Электромагнитный клапан, PN10, нормально-закрытый, 230В/50 Гц, вид защиты EEx me II T3, IP 54 EX II 2G
| Заказ Nr |
Подключение |
| 19647 |
IG G3/4 х IG G3/4 |
|
Прибор контроля загазованности, специально разработан для частного сектора, питание сети 230В/50Гц, корпус из ударопрочного материала,управление электромагнитным клапаном с помощью выходного сигнала, защита IP42
| Заказ Nr |
Исполнение |
| 93515 |
Прибор контроля загазованности рас-
полагает световой и звуковой сигнали-
зацией.
Световая индикация:
- зеленая лампа (нормальный режим);
- желтая лампа (прибор неисправен);
- красная лампа (аварийный режим) |
|
|
Искроотвод в комплекте в кабелем, монтируется с изолятором, для взрывобезопасной зоны Ех 1, в соотв. с DIN 3389
| Заказ Nr |
Обозначение |
| 96050 |
комплект искроотвод кабель 400 мм |
|
Изолятор, с DIN-DVGW-аттестатом
Исполнение: А=для монтажа снаружи здания
Исполнение: В=для монтажа внутри здания
| Заказ-Nr. |
Подключение |
Ду |
PN |
Исполнение |
| 96040 |
IG G1/2 x IG G1/2 |
12 |
4 |
A |
| 96041 |
IG G1/2 x IG G1/2 |
12 |
4 |
A |
| 96042 |
RVS12 x RVS12 |
12 |
25 |
A |
| 10762 |
RVS15 x RVS15 |
12 |
25 |
A |
| 10763 |
RVS18 x RVS18 |
12 |
25 |
A |
| 96045 |
RVS18 x RVS18 |
20 |
25 |
A |
| 96046 |
RVS22 x RVS22 |
20 |
25 |
A |
| 96047 |
IG G3/4 x AG G3/4 |
15 |
5 |
B |
| 96048 |
RVS18 x RVS18 |
15 |
16 |
B |
| 96049 |
RVS22 x RVS22 |
15 |
16 |
B |

Исполнение А
Исполнение B
|
|
Газофильтр, PN 16, корпус из латуни, фильтрующая сетка из Niro, подключение на входе патрубок Ду 15, на выходе RVS15
| Заказ Nr |
Подключение |
| 96053 |
комплект |
| 96054 |
фильтр.сетка |
|
Газофильтр, фильтрующая сетка из Niro с размером ячейки 250 μм
| Заказ-Nr. |
Подключение |
PN |
Материал |
| 96055 |
RVS8 x RVS8 |
25 |
чугун |
| 96056 |
RVS12 x RVS12 |
25 |
латунь |
| 96057 |
Rp3/8 x Rp3/8 |
16 |
латунь |
| 96058 |
фильтр. сетка 200 μм, Niro |
|
|
|
|
Влагоотсекатель для монтажа перед емкостным регулятором
давления воизбежание его обмерзания, PN 25, латунный корпус, с гнездом аварийного подключения G 3/8 LH-KN, вход POL, выход IG
| Заказ Nr |
Подключение |
| 96051 |
комплект |
| 96052 |
фильтроэлемент |
|
Термозапорное устройство, PN5, для автоматической отсечки газовой магистрали при температуре нагрева термочувствительного элемента свыше 100°С
| Заказ Nr |
Подключение |
Ду |
| 96061 |
IG Rp 3/8 x AG R3/8 |
15 |
| 96062 |
IG Rp 1/2 x AG R1/2 |
15 |
| 96063 |
IG Rp 1/2 x AG G1/2 |
15 |
| 96064 |
IG Rp 1/2 x AG Rp1/2 |
15 |
| 96065 |
RVS15 x RVS15 |
15 |
| 96066 |
RVS18 x RVS18 |
15 |
| 96067 |
IG Rp 3/4 x IG R 3/4 |
20 |
| 96068 |
IG Rp 3/4 x AG R 3/4 |
20 |
| 96069 |
IG Rp 1 x AG R 1 |
20 |
| 96070 |
RVS18 x RVS18 |
20 |
| 96071 |
RVS22 x RVS22 |
20 |
|
|
Cкоростной клапан, для гибких и жестких трубопроводов, закрытие клапана происходит при превышении 10-ти процентов от номинального значения пропускной способности
Исполнение: А=для низкого давления
Исполнение: В=для среднего давления, PN 16
| Заказ-Nr. |
Подключение |
Пропускная
способность, кг/час |
PN |
Исп. |
| 96072 |
IG G1/2 x IG G1/2 |
4,0 |
50 мбар |
A |
| 96073 |
IG G1/2 x IG G1/2 |
6,0 |
50 мбар |
A |
| 96074 |
IG G1/2 x IG G1/2 |
12,0 |
50 мбар |
A |
| 96075 |
IG G1/2 x AG 1/2 |
4,0 |
50 мбар |
A |
| 96076 |
IG G1/2 x AG 1/2 |
6,0 |
50 мбар |
A |
| 96077 |
IG G1/2 x AG 1/2 |
10,0 |
50 мбар |
A |
| 96078 |
RST8 x RVS8 |
1,0 |
1,4 бар |
В |
| 96079 |
STN x RVS8 |
1,2 |
1,4 бар |
B |
| 96080 |
IG G3/8 x IG G3/8 |
3,0 |
1,4 бар |
B |
| 96081 |
IG G1/2 x IG G1/2 |
24,0 |
1,5 бар |
B |
| 96082 |
IG G1/2 x IG G1/2 |
30,0 |
2,0 бар |
B |
|
Шаровой клапан с термозапорным устройством, PN 5, корпус из никелированной латуни
| Заказ Nr |
Подключение |
| 93521 |
RVS8 x RVS8 |
| 93522 |
RVS10 x RVS10 |
| 93523 |
RVS12 x RVS12 |
| 93524 |
RVS15 x RVS15 |
| 93525 |
RVS18 x RVS18 |
| 93526 |
RVS22 x RVS22 |
| 93527 |
IG Rp 3/8 x IG R3/8 |
| 93528 |
IG Rp 1/2 x AG R1/2 |
| 93520 |
IG Rp 1/2 x AG R1/2 |
|
|
Контрольно-распределительный пункт (КРП) типа FAS - 1 применяется в системах автономного газоснабжения и предназначен для безопасной эксплуатации систем потребления сжижженного углеводородного газа (пропан/бутан и их смеси), отопительных систем, комплектно собран в стальном шкафу. Подключение к КРП осуществляется на нижней стороне шкафа с помощью муфт 3/4” дюйма, трубная коническая (R) или цилиндрическая (G) резьба. Для монтажа вне помещений, габаритные размеры Д х Ш х В = 400 х 210 х 500 мм, производительность до 6 куб.м/час
Исполнение: А=базисное исполнение
Исполнение: B=с регулятором
Исполнение: C=с газовый счетчик
Исполнение: D=с регулятором и газовым счетчиком
| Заказ Nr |
Тип |
Исполенение |
| 16705 |
FAS 1-Б |
А |
| 16706 |
FAS 1-БР |
В |
| 16707 |
FAS 1-БС |
С |
| 16708 |
FAS 1-БРС |
D |
| 26708 |
шкаф |
|
 |
 |
 |
 |
Исполение А
1. Муфта
2. Шаровой клапан
3. Манометр
4. Скоростной клапан
5. Эрмето Т-адаптер
6. ЭМК |
Исполение В
1. Муфта
2. Шаровой клапан
3. Манометр
4. Скоростной клапан
5. Регулятор давления
6. Эрмето Т-адаптер
7. ЭМК |
Исполение С
1. Муфта
2. Шаровой клапан
3. Манометр
4. Скоростной клапан
5. Газовый счетчик
6. Эрмето Т-адаптер
7. ЭМК |
Исполение D
1. Муфта
2. Шаровой клапан
3. Манометр
4. Скоростной клапан
5. Регулятор давления
6. Газовый счетчик
7. Эрмето Т-адаптер
8. ЭМК |
 |
 |
 |
 |
|
|
Крепление-адаптер, PN 1, из оцинкованной стали, габаритные размеры 100 х 180 мм
Исполнение: А=прямое трубное соединение
Исполнение: B=угловое трубное соединение
Исполнение: C=без трубного соединения
| Заказ Nr |
Подключение |
Исполенение |
| 187081 |
AG G2 x RVS15 |
А |
| 187082 |
AG G2 x RVS18 |
А |
| 187083 |
AG G2 x RVS15 |
В |
| 187084 |
AG G2 x RVS18 |
В |
| 187085 |
AG G2 x IG G1/2 |
С |
| 187085 |
пломбировочное кольцо |
|
Эрмето соединение с накидной гайкой, PN 40, резьба цилиндрическая, оцинк.
Исполнение: А=прямая форма
Исполнение: B=угловая форма
Исполнение: C=Т-форма
| Заказ Nr |
Типоразмер |
Исп. |
Заказ Nr |
Типоразмер |
Исп. |
| 61501 |
6 |
А |
61599 |
15 |
В |
| 61502 |
8 |
А |
61600 |
18 |
В |
| 61505 |
10 |
А |
61601 |
22 |
В |
| 61507 |
12 |
А |
61605 |
28 |
В |
| 61509 |
15 |
А |
61673 |
8 |
С |
| 61508 |
15 |
А |
61675 |
8 |
С |
| 61510 |
15 |
А |
61677 |
8 |
С |
| 61504 |
15 |
А |
61679 |
8 |
С |
| 61593 |
15 |
А |
61680 |
8 |
С |
| 61595 |
15 |
А |
61681 |
8 |
С |
| 61597 |
15 |
А |
61682 |
8 |
С |
|
|
Эрмето соединение со свободно вращающейся накидной гайкой на штуцере, PN 40, резьба цилиндрическая, оцинк.
Исполнение: А=L-образное соединение
Исполнение: В=Т-образное соединение
| Заказ Nr |
Типоразмер |
Исполенение |
| 61888 |
12 |
А |
| 61877 |
15 |
А |
| 61886 |
18 |
А |
| 61885 |
22 |
А |
| 61884 |
28 |
А |
| 61894 |
12 |
В |
| 61895 |
15 |
В |
| 61896 |
18 |
В |
| 61897 |
22 |
В |
| 61898 |
28 |
В |
|
Переходник, PN 40, с накидной гайкой, резьба цилиндрическая,
оцинк.
| Заказ Nr |
Типоразмер |
Исп. |
Заказ Nr |
Типоразмер |
Исп. |
| 61511 |
8/6 |
А |
61697 |
15/8/8 |
В |
| 61512 |
10/6 |
А |
61694 |
15/8/15 |
В |
| 61513 |
10/8 |
А |
61790 |
15/10/15 |
В |
| 61514 |
12/6 |
А |
61791 |
15/12/12 |
В |
| 61516 |
12/8 |
А |
61698 |
15/12/15 |
В |
| 61517 |
12/10 |
А |
61792 |
15/15/8 |
В |
| 61518 |
15/8 |
А |
61699 |
15/15/12 |
В |
| 61519 |
15/10 |
А |
61793 |
18/8/18 |
В |
| 61521 |
15/12 |
А |
61794 |
18/12/12 |
В |
| 61520 |
18/8 |
А |
61795 |
18/12/18 |
В |
| 61525 |
18/12 |
А |
61796 |
18/15/15 |
В |
| 61526 |
18/15 |
А |
61691 |
18/15/18 |
В |
| 61522 |
28/15 |
А |
61797 |
18/18/15 |
В |
| 61523 |
28/22 |
А |
61692 |
22/12/22 |
В |
| 61695 |
12/12/8 |
В |
61798 |
22/15/22 |
В |
| 61696 |
12/15/12 |
В |
61799 |
22/18/22 |
В |
|
|
Эрмето соединение с накидной гайкой с одной стороны и свободным резьбовым концевиком с противоположной, PN 40, оцинк.
| Заказ |
Накидная гайка |
Цилинд.резьба |
| 61551 |
6 |
1/8 |
| 61554 |
8 |
1/4 |
| 61555 |
8 |
3/8 |
| 61556 |
8 |
1/2 |
| 61546 |
10 |
1/4 |
| 61547 |
10 |
3/8 |
| 61553 |
10 |
1/2 |
| 61561 |
12 |
3/8 |
| 61560 |
12 |
1/4 |
| 61562 |
12 |
1/2 |
| 61569 |
15 |
3/4 |
| 61563 |
15 |
1/2 |
| 61567 |
18 |
3/4 |
| 61566 |
18 |
1/2 |
| 61568 |
22 |
3/4 |
| 61564 |
22 |
1/2 |
| 61570 |
22 |
1 |
| 61572 |
28 |
1 |
|
Эрмето угловое соединение, PN 40, с накидной гайкой с одной
стороны и свободным резьбовым концевиком с другой стороны, оцинк.
Исполнение: А=коническая трубная R резьба
Исполнение: В=коническая NPT резьба
| Заказ Nr |
Типоразмер |
Исп. |
Заказ Nr |
Типоразмер |
Исп. |
| 61620 |
8 х R1/2 |
А |
10714 |
8 x 1/4NPT |
В |
| 61622 |
10 х R1/4 |
А |
10720 |
10 x 1/4NPT |
В |
| 61623 |
10 х R3/8 |
А |
10715 |
12 x 3/8NPT |
В |
| 61628 |
10 х R1/2 |
А |
10713 |
12 x 1/4NPT |
В |
| 61625 |
12 х R1/4 |
А |
10716 |
12 x 1/2NPT |
B |
| 61626 |
12 х R3/8 |
А |
10727 |
15 x 1/2NPT |
B |
| 61627 |
12 х R1/2 |
А |
10729 |
18 x 1/2NPT |
B |
| 61624 |
15 х R1/2 |
А |
10728 |
22 x 3/4NPT |
B |
| 61619 |
18 х R1/2 |
А |
10726 |
28 x 1 NPT |
B |
| 61609 |
22 х R3/4 |
А |
61629 |
35 x 1/4NPT |
B |
|
|
Эрмето соединение с оцинк. накидной гайкой, нарезным кольцом и приварным штуцером из стали С15, PN 40, резьба цилиндрическая
| Заказ Nr |
Типоразмер |
| 61610 |
8 |
| 61871 |
10 |
| 61872 |
12 |
| 61873 |
15 |
| 61874 |
18 |
| 61875 |
22 |
| 61876 |
28 |
| 61877 |
35 |
|
|
|
Эрмето соединение со свободно вращающейся накидной гайкой
на штуцере, PN 40, оцинк.
| Заказ-Nr. |
Накидная гайка |
Резьбовое соед. |
Исп. |
| 61594 |
10 |
1/4 |
А |
| 61596 |
12 |
3/8 |
А |
| 61576 |
15 |
1/2 |
А |
| 61598 |
18 |
1/2 |
А |
| 61598 |
22 |
3/4 |
А |
| 61598 |
22 |
1 |
А |
| 61598 |
28 |
1 |
А |
| 61598 |
35 |
1/4 |
А |
| 61598 |
35 |
1/2 |
А |
| 61598 |
8 |
1/2 |
В |
| 61598 |
15 |
1/2 |
В |
| 61598 |
18 |
1/2 |
В |
| 61598 |
28 |
1 |
В |
|
|
Эрмето угловое соединение со свободно вращающейся накидной гайкой на штуцере, PN 40, цилиндрическая резьба, оцинк.
| Заказ Nr |
Типоразмер |
| 61903 |
10 |
| 61904 |
12 |
| 61905 |
15 |
| 61906 |
18 |
| 61907 |
22 |
| 61908 |
28 |
|
|
|
|
|
|
|
Эрмето соединение, PN 40, цилиндрическая резьба, оцинк.
| Заказ Nr |
Типоразмер |
| 61773 |
12 |
| 61774 |
15 |
| 61775 |
18 |
| 61776 |
22 |
| 61777 |
28 |
| 61779 |
35 |
|
|
|
|
|
|
|
|
Газовый счетчик тип FAS G4 предназначен для измерения объемов различных газов в системах автономного газоснабжения
| Заказ Nr |
Обозначение |
| 18708 |
Объем измерительной камеры: 1,2 литра
Диапазон измерений: от 0,04 до 6,0 куб. м
Условный проход: Ду 25
Макс. допустимое давление: 0,1 бар
Габаритные размеры: 235 х 199 х 162 мм
Трубное подключение: IG G2 вход/выход
Подключение: AG 2 RH с пломбировочным отверстием |
|
|
