4.2. Групповые резервуарные установки

Для хранения СУГ непосредственно используются стационарные и передвижные резервуарные установки различной вместимости. Они бывают надземными и подземными. Надземные установки, как правило, применяют для газоснабжения предприятий промышленного и сельскохозяйственного производства, подземные — для газоснабжения промышленных и коммунальных предприятий, отдельных жилых и общественных зданий и их групп, а также объектов сельского хозяйства.

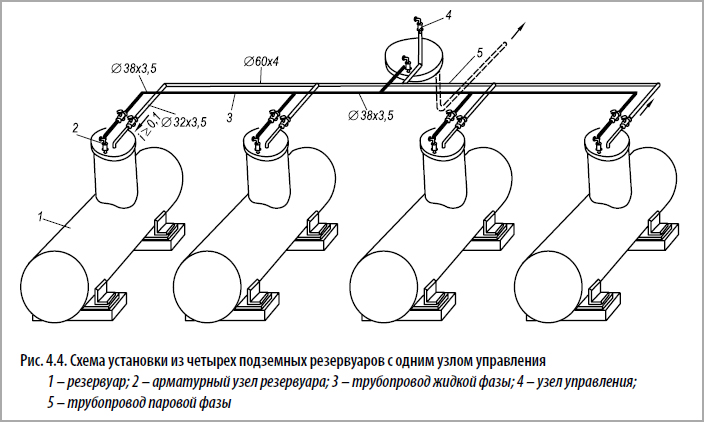

В состав установки должны входить собственно резервуары, трубопроводы обвязки по жидкой и паровой фазам, запорная арматура, регуляторы давления газа, предохранительные, запорные и сбросные устройства, показывающие манометры, устанавливаемые для регулятора давления, штуцера с кранами после регулятора давления для присоединения контрольного манометра, устройства для контроля уровня сжиженных газов в резервуарах и испарители (в установках с принудительным испарением). Арматура и приборы групповых резервуарных установок защищаются кожухами от воздействия атмосферных осадков и для защиты от механических повреждений.


резервуарные установки

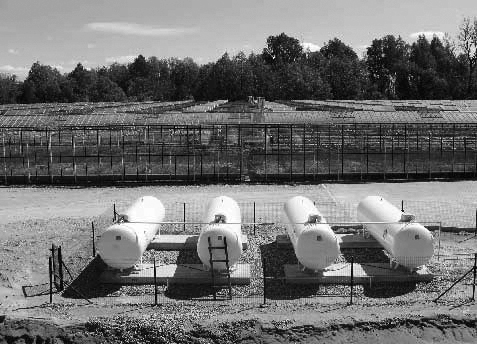

4-2-3.jpgДля экономии площади земельных участков и обеспечения безопасности использования газа чаще применяют подземную установку резервуаров. Резервуарные установки размещаются на отведенных площадках с удобными подъездами для заправочных автоцистерн. Площадки ограждаются забором высотой не менее 1,6 м из негорючих материалов. Расстояние от резервуарной установки до ограждения должно быть не менее 1 м. На территории резервуарных установок обязательно размещается противопожарное оборудование.


Число резервуаров главным образом определяется характером и числом потребителей, планируемым расходом газа и объемом используемых резервуаров, в меньшей степени — климатическим районом. При этом для установок с естественным испарением в качестве расчетной принимается температура грунта в марте-апреле (для подземных резервуаров), когда фиксируется самая низкая температура грунта. Для бесперебойного снабжения населения газом и во избежание перегрузки транспорта объем резервуарных установок обычно рассчитывается, исходя из минимального двухнедельного запаса. Расчет систем газоснабжения от этих установок с естественным испарением имеет свою специфику, обусловленную процессом теплообмена между грунтом и резервуарами, а также теплопроводностью грунта. Максимально допустимая общая вместимость группы резервуаров приведена в табл. 4.2, максимальная вместимость одного резервуара — в табл. 4.3.

Минимальные расстояния от резервуаров групповых резервуарных установок до зданий и сооружений различного назначения приведены в табл. 4.4, а установок (считая от крайнего резервуара) до подземных сооружений и линий электропередачи — в табл. 4.1.

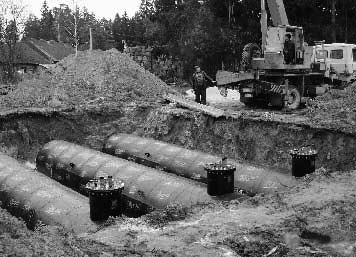

Подземные резервуары устанавливаются на глубине не менее 0,6 м от поверхности до верхней образующей резервуаров в районах с сезонным промерзанием грунта и 0,2 м в районах без промерзания грунта.

Над трубопроводами обвязки жидкой фазы каждой группы подземных групповых установок должны предусматриваться контрольные трубки, выведенные над поверхностью на высоту не менее 1 м. Подземные резервуары должны быть защищены от коррозии в соответствии с требованиями ГОСТ 9.602-2005. Надземные резервуары должны быть окрашены.

На газопроводе паровой фазы, объединяющем группы резервуаров, между этими группами должно быть установлено отключающее устройство: на газопроводе низкого давления — после регулятора давления на расстоянии не менее 0,3 м от поверхности земли.



Трубопроводы для групповых баллонных и резервуарных установок (до потребителей газа) должны предусматриваться, как правило, из стальных труб. Однако для установок сельскохозяйственного производства сезонного характера допускается присоединение горелок при помощи резинотканевых рукавов.

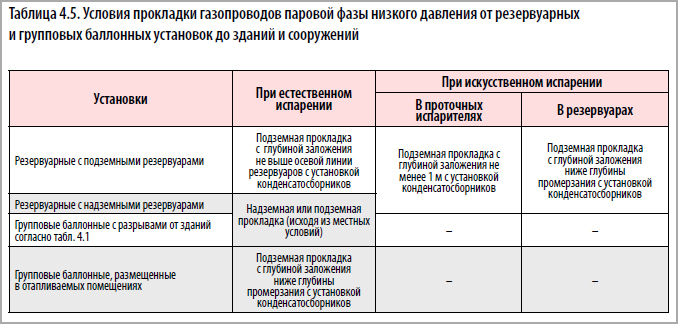

Условия прокладки газопроводов газовой фазы низкого давления от резервуарных и групповых баллонных установок до зданий следует принимать с учетом требований табл. 4.5. На подземных газопроводах паровой фазы следует предусматривать установку конденсатосборников, объем которых принимается: при искусственном испарении газа — из расчета 4 л на 1 м3 расчетного часового расхода газа; при естественном испарении — соответствующим диаметру газопровода. Отключающие устройства на газопроводах низкого давления от резервуарной установки к потребителям следует предусматривать на вводах снаружи здания; при этом в случае газоснабжения группы зданий (два и более) — на подземном газопроводе от резервуарной установки в колодце на глубине не более 1 м или над землей под защитным кожухом. При размещении отключающего устройства на вводе на лестничной клетке или в тамбуре необходимо предусматривать снаружи здания устройство для удаления конденсата из газопровода.

Особенности конструктивных решений резервуарных парков фирмы FAS (Германия). Особый интерес представляет опыт специалистов фирмы FAS в проектировании баз хранения газонаполнительных станций, автогазозаправочных станций и терминалов приема и хранения сжиженного газа. Резервуарный парк (база хранения) представляет собой комплекс
емкостей, объединенных в технологическую систему высокого уровня автоматизации. Модульный принцип позволяет как на этапе проектирования, так и в процессе модернизации, изменять конфигурацию парка, его суммарную емкость и степень автоматизации.



Для нужд автономного и резервного газоснабжения типовые конфигурации баз хранения могут быть значительно упрощены за счет исключения специфических операций (например, в системах АГС не требуется прием сжиженного газа из железнодорожных цистерн, транспортировка продукта по сложной системе газопроводов, оперативный учет движения продукта).

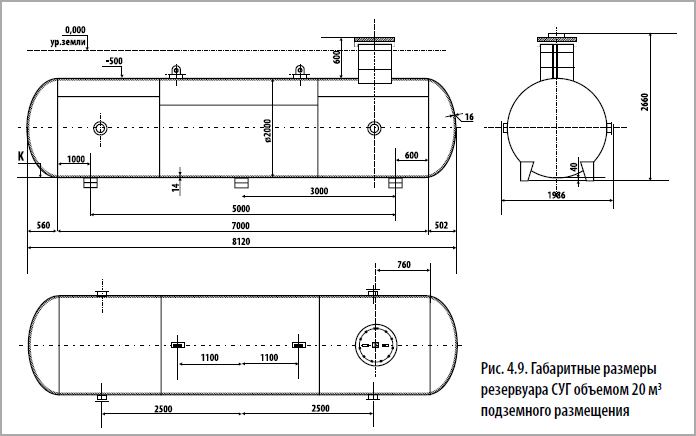

Непосредственное хранение сжиженного газа осуществляется в резервуарах типового ряда — 4,8/9,0/20,0/50,0 м3, рассчитанных на рабочие температуры -40 до +40°С и рабочее давление — 15,6 бар. Резервуары комплектуются арматурой производства фирмы FAS (Германия). В базовую комплектацию включены:
•    наполнительный клапан (артикул FAS 13002);
•    механический уровнемер;
•     угловой клапан (артикул FAS 19443);
•    предохранительный клапан (FAS 28282);
•    мультиклапан (FAS 19446) с клапаном контроля переполнения;
•    защитный кожух.



Емкости подземного размещения защищены полимер-эпоксидным покрытием и оснащаются системами анодно-катодной защиты.

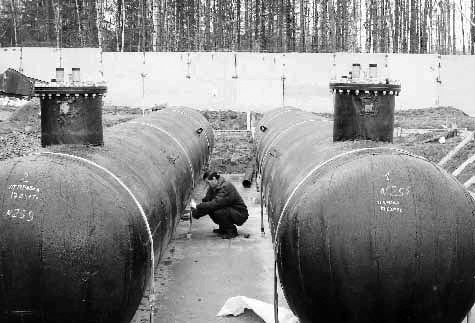

4-2-8.jpgДля автономной газификации коттеджей сжиженным газом конфигурация резервуарной установки определяется тем, что для стабильного газоснабжения бытового газового оборудования достаточно естественного испарения, поэтому необходимости в применении испарителя нет.


В состав системы автономного газоснабжения индивидуального назначения входит следующее оборудование:
• резервуар емкостью от 4,5 до 9 м3 (в зависимости от планируемого газопотребления и желаемого запаса топлива);
• 2-ступенчатый блок редуцирования, монтируемый на крышке горловины;
• узел защиты от электрохимической коррозии (анодно-катодная или протекторная защита);
• фундаментная бетонная плита, на которой металлопластиковыми стропами фиксируется резервуар;
• полиэтиленовый газопровод низкого давления с конденсатосборниками и запорно-предохранительной арматурой;
• цокольный ввод в дом (переход «металл-пластик»).4-2-10.jpg


Между фундаментной плитой и резервуаром прокладывается резиновая подкладка (например, транспортерное полотно) для предотвращения повреждения защитного полимерного покрытия. Горловина резервуара снабжена наполнительными штуцерами для соединения с автомобилем газовозом специальным сливным шлангом.

В зависимости от суммарной мощности газового оборудования системы автономного газоснабжения индивидуального назначения (с естественным испарением) можно руководствоваться следующим эмпирическим правилом:
• при мощности до 50 кВт (обогреваемая площадь — не более 500 м2) применяются резервуары объемом 4,5–5,0 м3;
• при мощности до 100 кВт (обогреваемая площадь — не более 1000 м2 или меньшая, но с наличием теплоемких объектов) применяются резервуары объемом от 9,0 м3.

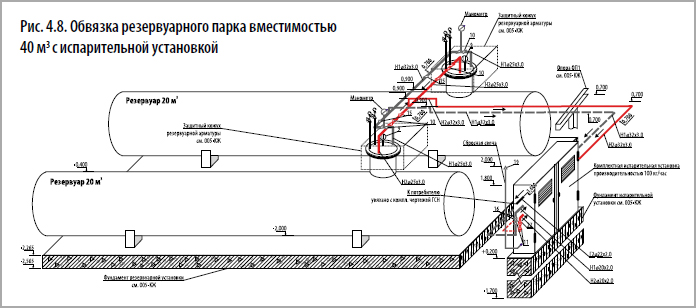

Для газификации объектов с большим газопотреблением целесообразно применение испарительных установок.
