4.3. Установки по получению пропан-бутановоздушного газа (смесители)

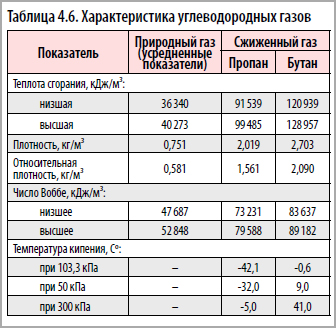

Более высокие по сравнению с природным газом теплота сгорания и плотность СУГ не дают возможность сжигать их в газогорелочных устройствах, предназначенных для природного газа, без изменения конструкции последних. Тем не менее в практике часто возникает необходимость замены того или иного вида газа в уже существующей системе газоснабжения.

Такую возможность предоставляют смеси сжиженных газов с воздухом (в иностранной литературе такие смеси называются синтетическими природными газами— synthetic natural gas). Эти смеси при определенных условиях обладают следующими преимуществами:

  • они полностью взаимозаменяемы с природными газами в газогорелочных устройствах;
  • имеют более низкую температуру конденсации, что позволяет транспортировать их в газообразном состоянии при начальном давлении в трубопроводе до 0,3 МПа и выше;
  • расширяют границы использования СУГ в северных районах страны;
  • увеличивают возможности применения бутанов в течение всего года;
  • позволяют организовать газоснабжение населенных пунктов с учетом перспективного перевода их на природный газ;
  • служат резервным топливом для потребителей природного газа при пиковых нагрузках в сетях газопроводов или в случае аварийного прекращения газоснабжения;
  • производятся на автоматизированных установках с широкими пределами регулирования давления и производительности;
  • расширяют возможности централизованного газоснабжения потребителей сжиженными газами.4-3-2.jpg
К сравнительным недостаткам применения газовоздушных смесей относятся:
  • значительные первоначальные капитальные затраты;
  • удорожание газа за счет добавки воздуха и его транспортировки;
  • увеличение внутренней коррозии стальных трубопроводов;
  • потребность в специальном оборудовании для приготовления смесей (испарителей, смесителей, регуляторов и др.).

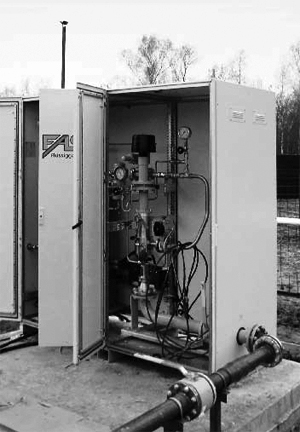

смесительная установка

Использовать газовоздушные смеси в качестве топлива для бытовых и коммунально-бытовых газовых приборов можно при условии, если содержание газа в них эквивалентно не менее чем двум верхним пределам взрываемости, а соотношение «газ–воздух» поддерживается автоматически. Взаимозаменяемые смеси сжиженных газов имеют большую теплоту сгорания по сравнению с природными газами.

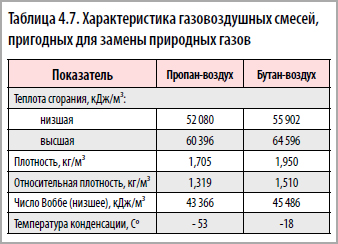

Для замены природных газов необходимо приготовлять смеси «бутан-воздух» 47% бутанов и 53% воздуха) и «пропан-воздух» (58% пропана и 42% воздуха). Такие смеси имеют теплоту сгорания соответственно 55 902 и 52 080 кДж/м3 (табл.4.7). Их можно транспортировать при низких давлениях (до 5 кПа) и температурах (до -18°С для бутана и -53°С для пропана). Возможно приготовление газовоздушных смесей, имеющих более низкую температуру конденсации, вплоть до -37°С для бутанов (смесь соответствует границе безопасности). Однако в этом случае необходимо использовать специальные газогорелочные устройства.

Газовоздушные смеси приготавливают в смесителях автоматического действия. Контроль за их работой ведется автоматически в зависимости от теплоты сгорания, числа Воббе или плотности смеси. Различают смесители низкого (до 5 кПа), среднего (свыше 5 кПа до 0,3 МПа) и высокого давления (свыше 0,3 до 1,2 МПа). Давление газовоздушной смеси выбирается в зависимости от результатов технико-экономических расчетов.

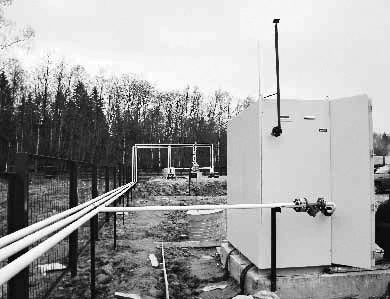

обвязка резервуаров

Себестоимость газовоздушной смеси зависит от многих факторов, в первую очередь от стоимости сжиженных газов и воздуха, эксплуатационных расходов и капитальных затрат. Она выше себестоимости природного газа, так как оптовые цены на природный газ в пересчете на 4200 кДж ниже оптовой цены на сжиженные газы. Поэтому в технико-экономических расчетах сравнивают эффективность применения газовоздушных смесей по отношению не к природному газу, а к другим видам заменяемого топлива или сжиженных газов в баллонах и групповых установках. При использовании газовоздушных установок для покрытия пиковых расходов или аварийных перебоев природного газа в технико-экономических расчетах необходимо учитывать возможный материальный ущерб от недостатка природного газа или остановки производства и перевода его на другой вид топлива.
