Хранение и перевозка СПГ

РЕЗЕРВУАРЫ ХРАНЕНИЯ СПГ

Наша компания поставляет резервуары для хранения СПГ вертикального и горизонтального исполнения оперативным объемом от 3 до 350 м³

Хранение и перевозка СПГ Хранение и перевозка СПГ

Особенности

  • Производство сертифицировано согласно Директиве ЕС «Оборудование, работающее под избыточным давлением» (PED) 2014/68/ EU EN 13458 – приложение С, нормативам AD2000, ASME (USTAMP) и ГОСТ
  • Конструкция резервуара оптимизирована для транспортировки и хранения
  • Высококачественное защитное покрытие на основе современных полимерных материалов
  • Многоступенчатый контроль качества с применением рентгеноскопии, цветной и магнитно-порошковой дефектоскопии

Модель Объем, м³ Длина, мм Диаметр, мм Высота, мм
CCSTR3LNG 3 3423 2114 2114
CCSTR6LNG 6 5115 2370 2540
CCSTR10LNG 10 6420 2540 2500
CCSTR16LNG 16 7150 3410 3310
CCSTR22LNG 22 8350 3410 3310
ZCSTR32LNG 32 9580 3050 3000
CCSTR53LNG 53 14500 3050 3000
CCSTR63LNG 63 16500 3050 3000

Ёмкости объёмом до 350 м³ - по запросу

Технические характеристики

Код конструкции
Рабочее давление
Расчетная температура
Температура окружающей среды
Материал контейнера:
  • внутренняя часть
  • внешняя часть
Рентгеновский контроль
Цветная дефектоскопия
Изоляция
EN 13458 - приложение C,
ASME (U STAMP) и ГОСТ
5-37 бар (MAWP)
+50 / -196°C
-50 / + 50°C
нержавеющая сталь
сталь, нержавеющая сталь или алюминий
в зависимости от конструкции
в зависимости от дизайна
вакуум, перлитная изоляция

Модель Объем, м³ Длина, мм Ширина, мм

Высота, мм

CCSTR5LLL 5 4780 2220 2400
CCSTR10LLL 10 7245 2350 2310
CCSTR15LLL 15 6950 2750 2795
CCSTR30LLL 30 12360 2400 2850
CCSTR50LLL 50 13500 3000 3050

ОСОБЕННОСТИ

  • Производство сертифицировано согласно Директиве ЕС «Оборудование, работающее под избыточным давлением» (PED - 2014/68/ EU EN 13458 – приложение С) и нормам AD2000, ASME (USTAMP)
  • Сейсмический дизайн в соответствии с Еврокодом 3
  • Конструкция резервуара оптимизирована для транспортировки, хранения и эксплуатации
  • Высококачественное защитное покрытия с применением современных полимерных материалов
  • Многоступенчатый контроль качества с помощью рентгеноскопии, цветной и магнитно-порошковой дефектоскопии.

Технические данные

Код конструкции
Рабочее давление
Расчетная температура
Температура окружающей среды
Материал контейнера:
  • внутренняя часть
  • внешняя часть
Рентгеновский контроль
Цветная дефектоскопия
Изоляция
EN 13458 - приложение C,
ASME (U STAMP) и ГОСТ
5-37 бар (MAWP)
+50 / -196°C
-50 / + 50°C
нержавеющая сталь
сталь, нержавеющая сталь или алюминий
в зависимости от конструкции
в зависимости от дизайна
вакуум, перлитная изоляция

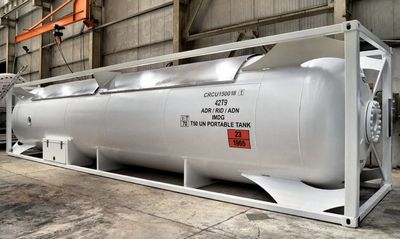

ОСОБЕННОСТИ
ISO 1161: Спецификация угловых фитингов
ISO 668: Классификация габаритных размеров
ISO 6346: Классификации кодировки и маркировка
ISO 830: Терминология грузовых контейнеров
ISO 1496/3: Спецификация грузовых контейнеров
ASME: Американское общество механики Техника / Класс VIII рев.1
IMDG: Международный морской код опасных грузов
CSC: Соглашение о безопасности контейнеров
МДП: Международный автомобильный транспорт
МСЖД: Международный союз железных дорог

Технические данные

Код конструкции
Тип контейнеров
Проверка дизайна
Размеры контейнера
Рабочее давление
Расчетная температура
Температура окружающей среды
Материал контейнера
  • внутренняя часть
  • внешняя часть
Рентгеновский контроль
Цветная дефектоскопия
Изоляция
EN 13530 – ADR – RID – ADN – IMDG – UIC – CSC – TC – TIR
1СС-1ВВ-1АА
Bureau Veritas, Lloyd’s Register
20, 30 и 40“
8-16 бар (MAWP)
+50 / -196°C
-50 / + 60°C
нержавеющая сталь
сталь, нержавеющая сталь, алюминий
в зависимости от конструкции
в зависимости от дизайна
вакуум, перлитная изоляция

Комплексные решения по приему, хранению и распределению сжиженного природного газа (СГ)

Программа поставки оборудования для КПГ/СПГ/КПГ-СПГ и СУГ

  • Заправочные колонки СУГ, СПГ, КПГ
  • Насосы для СУГ, СПГ
  • Компрессоры для СУГ, КПГ
  • Резервуары СУГ, СПГ, «Крио»
  • Испарители для СУГ, СПГ-КПГ
  • Инжиниринговые работы
  • Заправочные станции СПГ, СПГ-КПГ, СУГ
